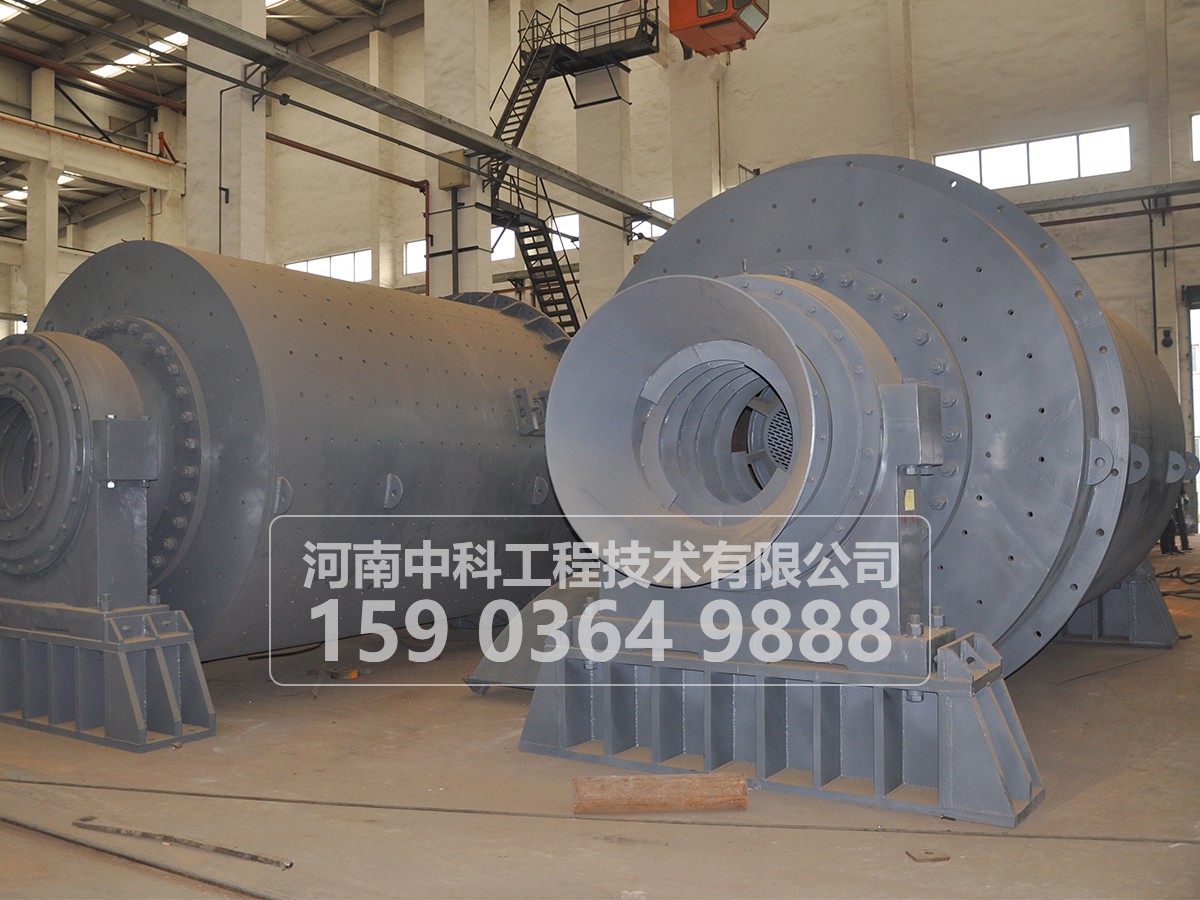

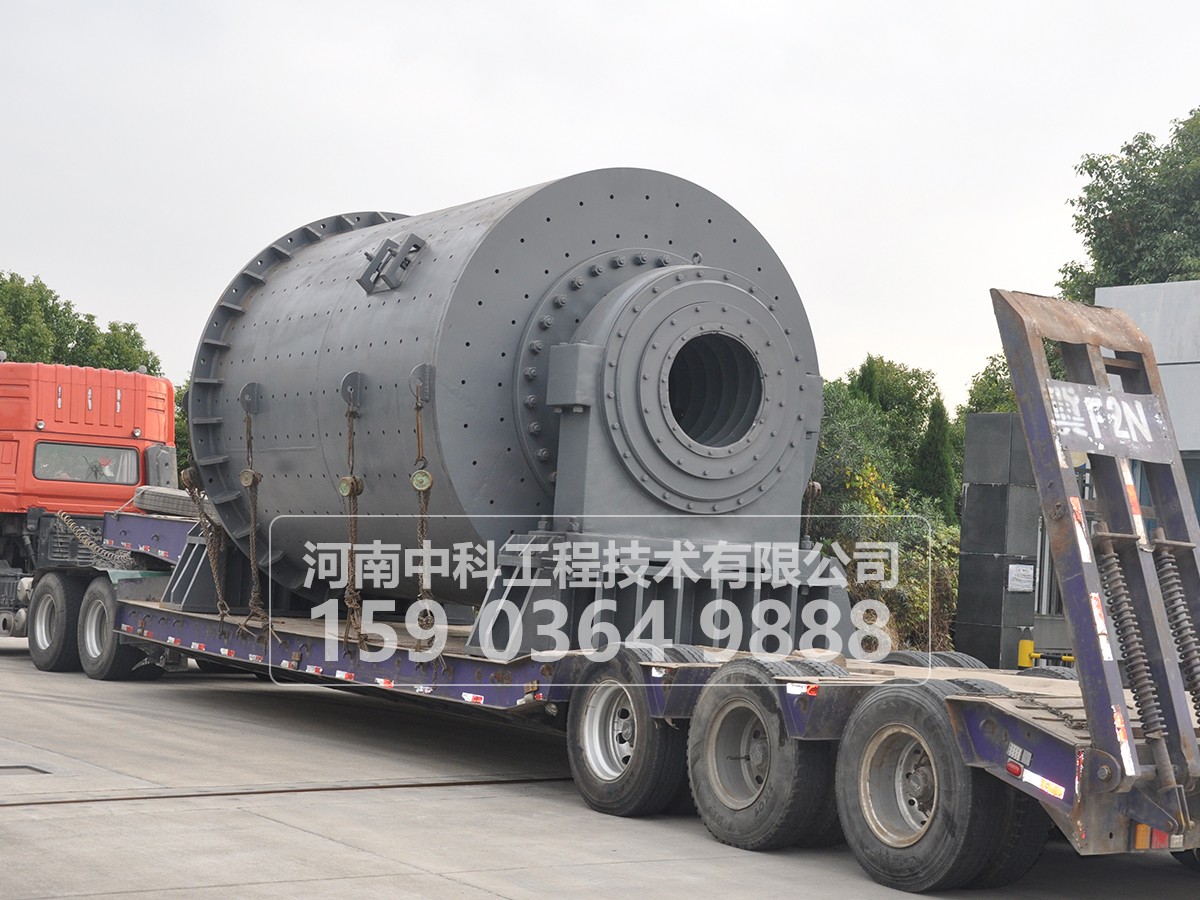

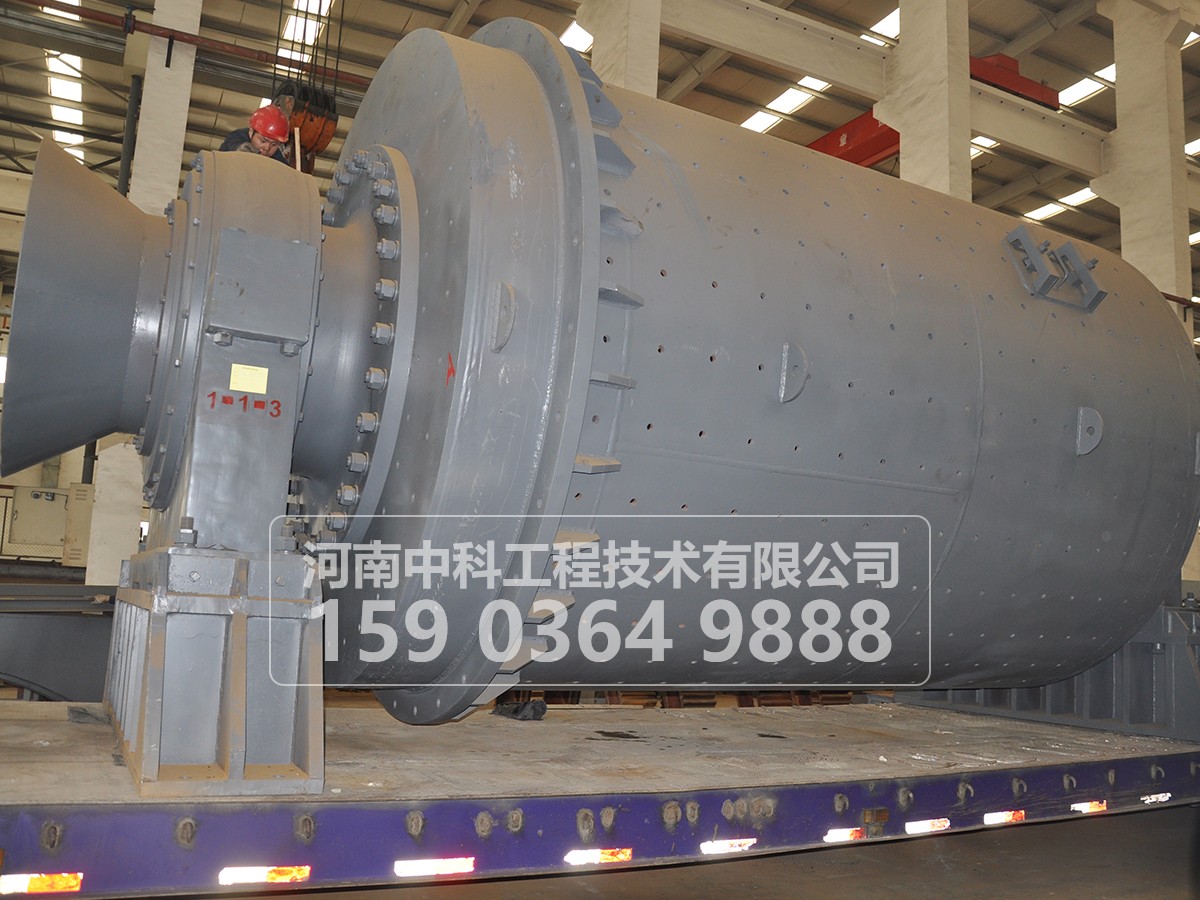

溢流型球磨機具有構造相對簡單-無格子柵,磨礦細度高,裝球相對較少等優(yōu)點，廣泛用于第二段細磨或要求產品相對較細的場合。
當電動機通過小齒輪和大齒輪將筒體帶動時，物料經給料器通過中空軸頸從左端給入筒體。筒體內裝有一定質量的鋼球作為磨礦介質。物料受到鋼球的作用而磨碎，然后經排礦端的中空軸頸排出機外,由于磨碎產品經中空軸頸溢流排出，故這種球磨機稱為溢流型球磨機，是一種廣泛應用的球磨機。
溢流型球磨機的構造與格子型球磨機基本相同，只是在筒體內排料端無排料格子，再者，在中空軸頸襯套的表面裝有反螺旋葉片，可將礦漿中溢出的小球和粗礦返回磨機內，溢流型球磨機的磨碎產物是經排礦中空軸頸自由溢出.為此,筒體內礦漿的水平必須高于排礦軸頸母線的水平,故有時又稱為高礦漿液面磨礦機.溢流型球磨機的構造簡單,操作維護方便,而且產品較細，常用于細磨礦,即磨礦細度小于0.2mm的情況或者兩段連續(xù)磨礦的第二段。
溢流型球磨機性能參數表
| 型號 | 筒體轉速 （r/min） | 裝球量 （t） | 給料粒度（mm） | 出料粒度（mm） | 產量（t/h） | 電機功率（kw） | 機重（T） |
| ?900×1800 | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
| ?900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.6 |
| ?1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
| ?1200×3000 | 32 | 5 | ≤25 | 0.074-0.4 | 1.6-5 | 45 | 12.8 |
| ?1200×4500 | 32 | 7 | ≤25 | 0.074-0.4 | 1.6.5.8 | 55 | 13.8 |
| ?1500×3000 | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
| ?1500×4500 | 27 | 14 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
| ?1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-8 | 132 | 24.7 |
| ?1830×3000 | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
| ?1830×6400 | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
| ?1830×7000 | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
| ?2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
| ?2200×6500 | 21 | 31 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
| ?2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 380 | 56 |
| ?2400×7000 | 21 | 34.5 | ≤25 | 0.074-0.4 | 18-32 | 400 | 62.8 |
| ?2400×8000 | 20.4 | 36 | ≤25 | 0.06-0.08 | 18-36 | 410 | 81.2 |
| ?2700×3600 | 18 | 37 | ≤25 | ＜0.08 | 50 | 410 | 77.5 |
